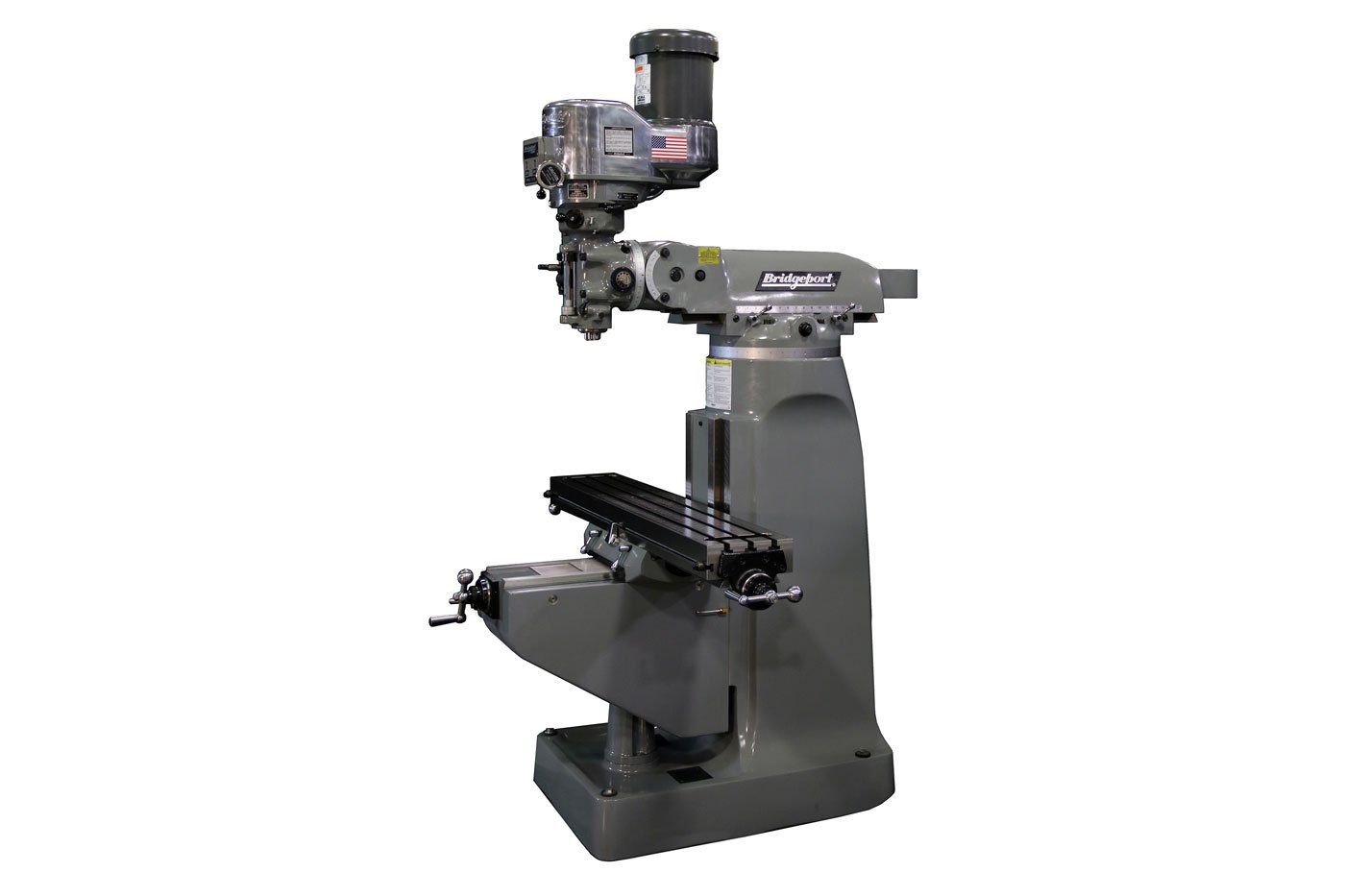

FRESADORA BRIDGEPORT MESA DE 9*49 DRO

Description

INCLUYE CONTROL DRO – LA MÁQUINA SE ENTREGA EN CIUDAD JUÁREZ

DRESCRIPCIÓN

SERIES I

Rango

Recorrido de la mesa (Eje X, desde el extremo de la mesa hasta el extremo del carro)

sin Alimentación Automática 36 pulg. (914 mm)

con Alimentación Automática 33 pulg. (838 mm)

Recorrido del carro (Eje Y) 12 pulg. (305 mm)

Recorrido del husillo 5 pulg. (127 mm)

Recorrido de la rodilla (Eje Z)* 16 pulg. (406 mm)

Recorrido del cabezal móvil 12 pulg. (305 mm)

Distancia de garganta (mín.) 6.75 pulg. (171 mm)

Distancia de garganta (máx.) 18.75 pulg. (476 mm)

Distancia desde la mesa hasta la línea de referencia del husillo (mín.) 2.5 pulg. (64 mm) (máx.) 18.25 pulg. (463 mm)

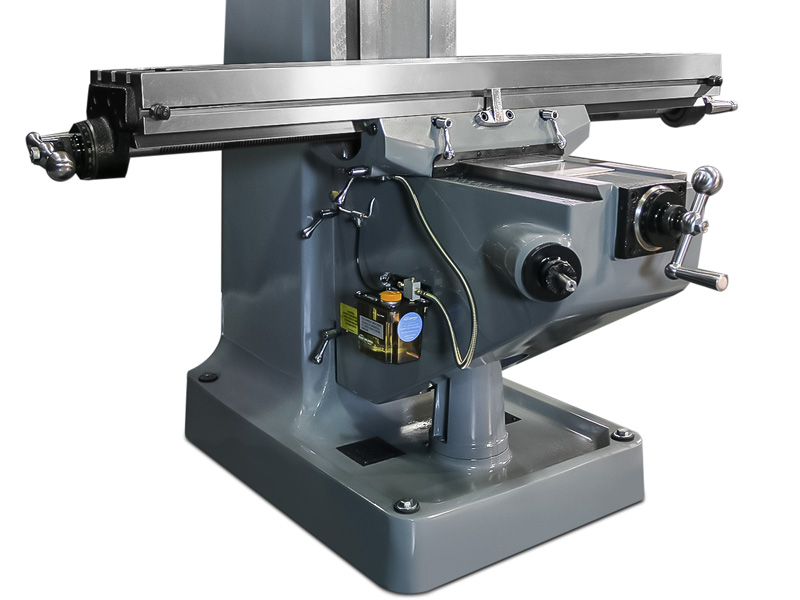

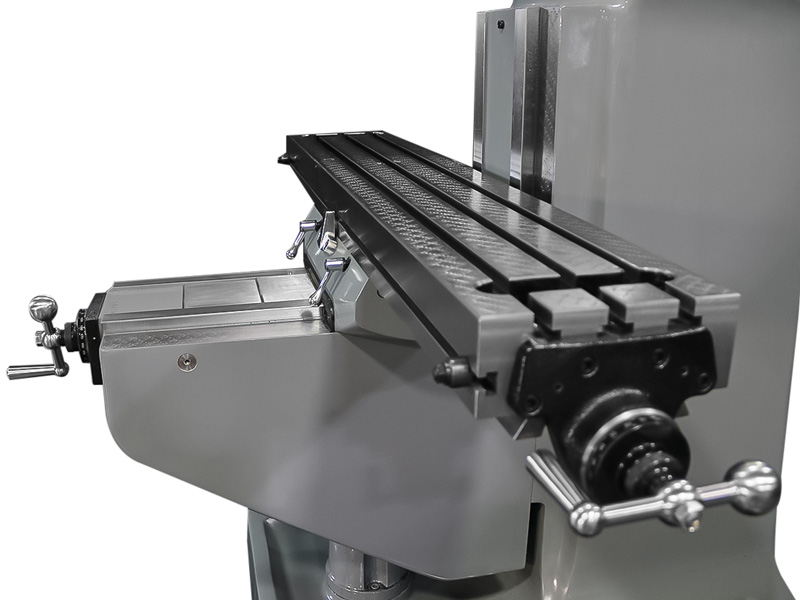

Mesa

Tamaño total 49 x 9 pulgadas (1245 x 299 mm)

Superficie de trabajo 49 x 9 pulgadas (1245 x 229 mm)

Centros de ranuras en T 3 a 2.5 pulgadas (64 mm)

Tamaño de las ranuras en T 0.625 pulgadas (16 mm)

Altura sobre el suelo (máx.) 47.25 pulgadas (1200 mm)

Peso de la pieza de trabajo (máx.) 750 libras (340 kg)

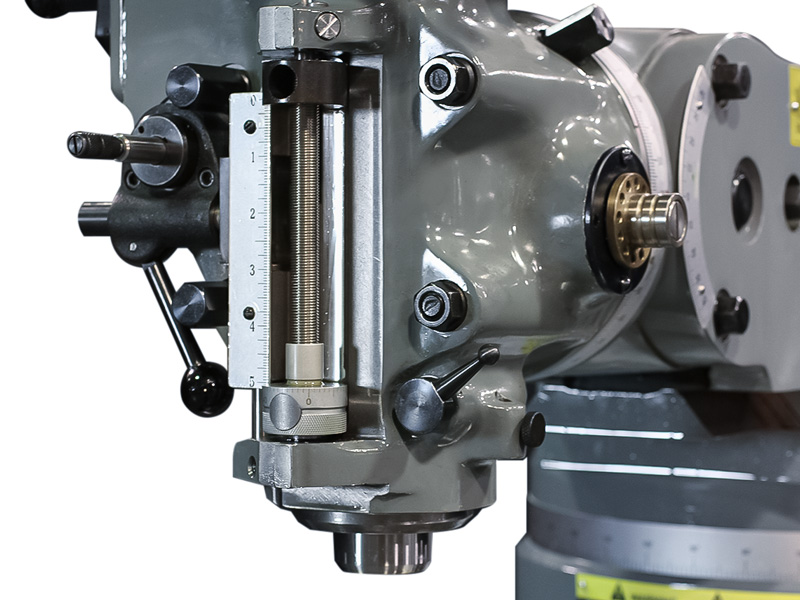

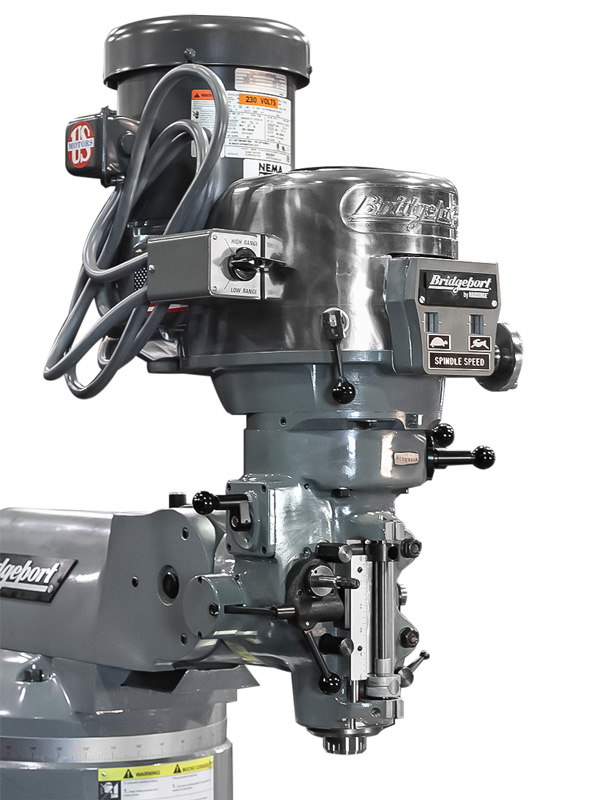

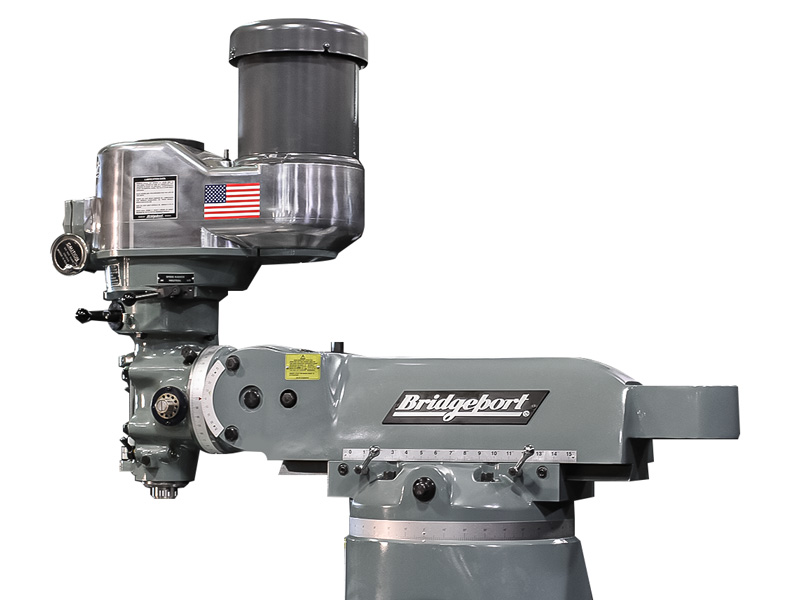

Husillo (Cabezal 2J)

Potencia AC

(Ciclo de trabajo de 30 minutos) 3 HP (2.2 kW)

(Continua) 2 HP (1.5 kW)

Cono del husillo R-8

Herramientas Portaherramientas R-8

Opcional Cono del husillo Cono del husillo #30 ISO

Portaherramientas Erickson Quick-Change #30 ISO

Rango de velocidad

Alta (ajustable infinitamente) 500 – 4200 RPM a 60 Hz

Baja 60 – 500 RPM a 60 Hz

Avance automático del husillo (3)

0.0015 pulg./rev (0.038 mm)

0.003 pulg./rev (0.076 mm)

0.006 pulg./rev (0.152 mm)

Capacidad de Taladrado

Avance automático del husillo 3/8 pulg. (9.5 mm)

Capacidad de Fresado (acero suave) 2 pulg./min. (51 mm/min)

Rango de Perforación (acero suave) Diámetro 6 pulg. (152 mm)

Diámetro del Husillo 1.875 pulg. (48 mm)

Diámetro del Eje (cabezal móvil) 3.375 pulg. (86 mm)

Posicionamiento

Rango de Velocidad de Avance (X, Y) 0.50-35 pulg./min. (13-889 mm/min)

Incremento Mínimo 0.0001 pulg. (0.003 mm)

Espacio y Peso

Área en el Suelo 7 x 10 pies (2.13 x 3.0 m)

Altura 87 pulg. (2.21 m)

Peso Neto 1930 libras (875 kg)

Peso de Envío 2075 libras (941 kg)

Potencia

Potencia de Entrada 208/230/460 voltios

Trifásica, 50/60 ciclos

Capacidad de Potencia 4 kVA

*El recorrido de la rodilla se reduce en 1 pulg. (25.4 mm) con refrigerante por inundación.

Características Estándar:

• Sistema de lubricación de una sola vez
• Guías y correderas cromadas
• Color gris
